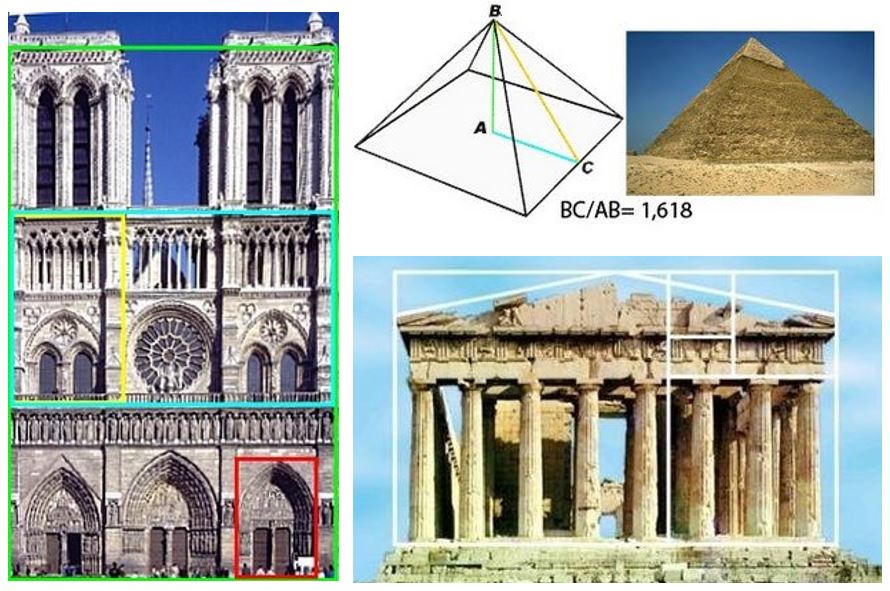

Durante siglos, la proporción áurea –ese famoso 1.618…– ha sido considerada un símbolo de armonía y belleza, apareciendo supuestamente en templos griegos, las pirámides, catedrales góticas y hasta en obras del Renacimiento. Sin embargo, más allá de la estética, ¿puede esta proporción tener un papel estructuralmente ventajoso? La respuesta, sorprendentemente, es sí. Y la naturaleza, una vez más, parece haberse adelantado.
En este post vamos a analizar un caso concreto en el que la proporción áurea aparece como resultado de un proceso de optimización estructural natural: la distribución de las venas en las hojas de ciertos árboles. Un estudio científico de 2018 publicado en Scientific Reports por Zhi Sun y colaboradores revela que las venas principales de muchas hojas ovadas se organizan siguiendo esta proporción, no por capricho visual, sino porque así se maximiza su rigidez frente al peso propio. Vamos a verlo con más detalle.
La proporción aurea en las hojas de los arboles
En un escaneo de varias hojas de distintas especies, los autores del artículo encontraron, lo que ya se sabía que pasaba en muchos tipos de hojas de árboles y arbustos: que la longitud de los dos primeros tramos de la vena principal (denominados An y Bn), la relación An/Bn es aproximadamente la proporción áurea.

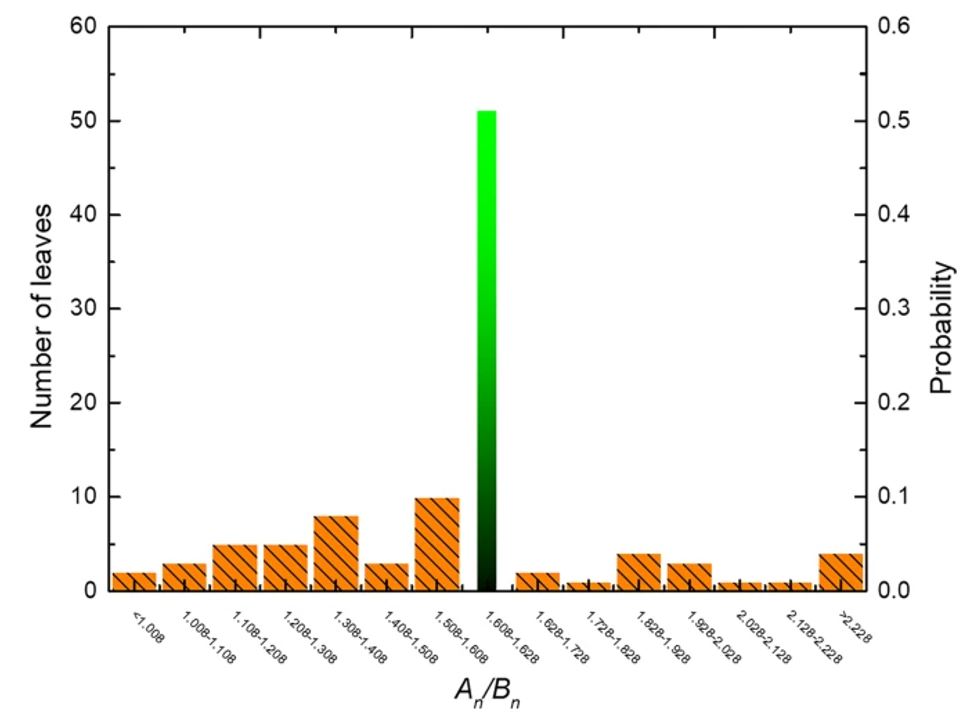

Concretamente, el 49.5% de las hojas mostró una relación An/Bn dentro del intervalo [1.608, 1.628], y la media de todas las mediciones fue 1.61203, con una desviación < 0.5% respecto a ϕ.
Pero, ¿esta distribución es meramente casual?
La hoja como estructura: una placa con refuerzos
Desde un punto de vista estructural, una hoja puede modelarse como una placa delgada (el mesófilo) reforzada por elementos lineales más rígidos (las venas). Su principal función mecánica es mantenerse extendida para captar luz solar sin colapsar o deformarse en exceso bajo su propio peso. Y esto es importante pues la calidad del proceso de la fotosíntesis depende de ello. Por tanto, se trata de un problema clásico optimización de rigidez frente a flexión.
Para estudiar este fenómeno desde un punto de vista estructural, los autores del estudio implementaron un modelo de optimización topológica bajo el marco SIMP (Solid Isotropic Material with Penalization), comúnmente utilizado en ingeniería estructural para distribuir material de forma eficiente en un dominio dado. En términos simplificados, el objetivo era encontrar la mejor distribución de material reforzado (venas) que maximizara la rigidez a flexión de la hoja ante una carga de presión uniforme que representa su peso propio.
Los investigadores buscaron cómo distribuir un material más rígido (las venas) dentro de la hoja, de forma que se lograra la mayor rigidez posible sin pasarse del «presupuesto» de material disponible. Para ello, utilizaron un modelo computacional que simula el comportamiento estructural de la hoja bajo su propio peso, y determina la mejor ubicación para estas venas refuerzo.
La hoja modelo se discretizó en una malla de elementos finitos de 120×120. Se le aplicó una carga uniforme y se fijó el borde donde la hoja se conecta al pecíolo. La optimización se realizó mediante el algoritmo MMA (Method of Moving Asymptotes), que permite manejar restricciones y obtener gradientes eficientes.
Resultados numéricos: la proporción áurea emerge

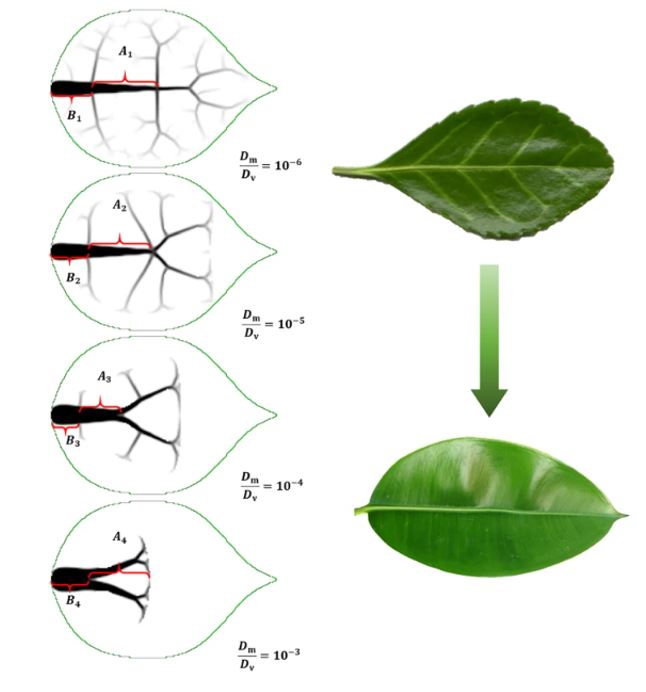

Uno de los resultados más notables del estudio es que, al analizar la longitud de los dos primeros tramos de la vena principal optimizada, la relación An/Bn se aproxima sistemáticamente a la proporción áurea.

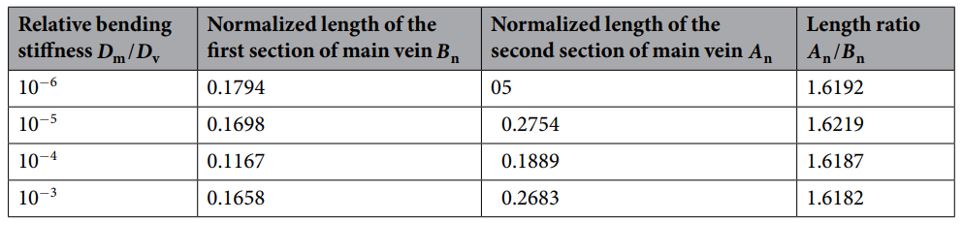

Este patrón se repite incluso con distintas propiedades geométricas y mecánicas. La explicación radica en que esa subdivisión de la viga principal (vena) permite una mejor distribución de las tensiones flectoras y minimiza las deformaciones extremas, maximizando el área de hoja eficientemente iluminada.

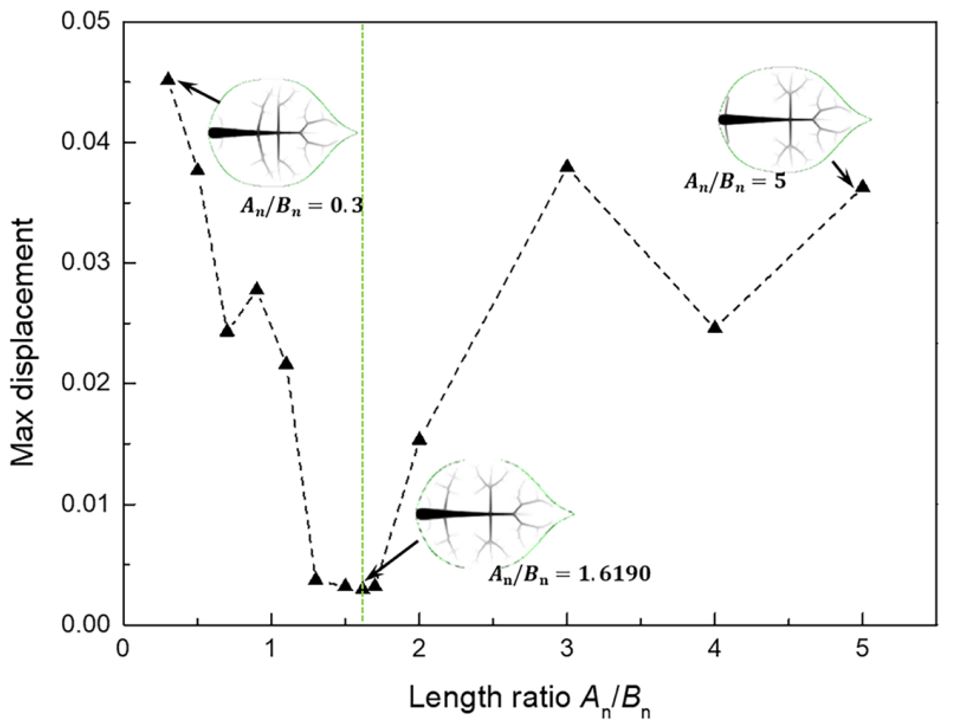

El estudio también realizó una distribución tipo fractal de las venas en función de la relación An/ Bn en varios casos desde un ratio de 0.3 a 5, obteniendo un mínimo en la deformación en el ratio de la proporción áurea:
Por tanto, parece que, independientemente del tipo de distribución de las venas, la que usa el ratio igual al numero aureo consigue la menor deformación. Y a menor deformación, mas sol, mas eficiencia de la fotosíntesis y planta más contenta.
Esto sugiere una convergencia evolutiva hacia este patrón, probablemente debido a su eficiencia estructural.
Comparativa con otras configuraciones

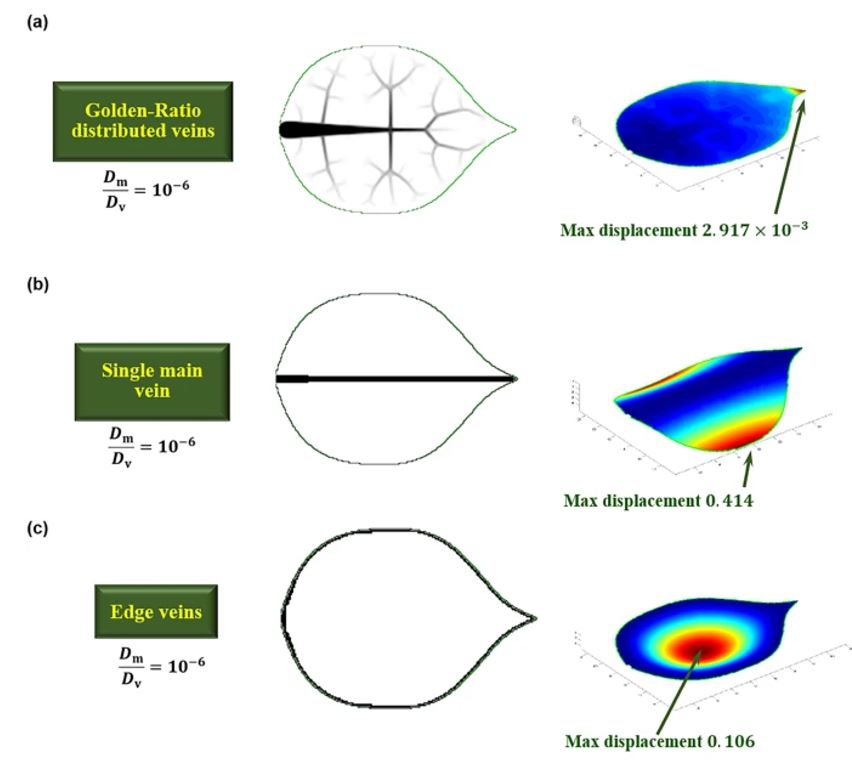

El estudio también compara tres tipos de venación:
- Una sola vena principal sin ramificaciones.
- Venas en los bordes de la hoja.
- Venación fractal con ramificaciones áureas.
La tercera opción resultó ser claramente la más eficiente estructuralmente: su desplazamiento máximo fue un 74% menor que la de venas laterales y más de un 90% inferior al caso de una sola vena central. Además, se hizo un análisis paramétrico variando el cociente An/Bn entre 0.3 y 5.0, encontrando un mínimo de desplazamiento justo en 1.619, confirmando el carácter óptimo de la proporción áurea en este contexto. Este comportamiento fue particularmente relevante dentro de la configuración fractal, donde la ubicación jerárquica de las ramas segundarias influye directamente en la distribución de tensiones y desplazamientos globales de la hoja. La figura correspondiente del estudio ilustra que desviaciones mínimas respecto a ϕ incrementan considerablemente la deformación total, subrayando el papel preciso y estructuralmente eficiente de esta proporción.
Aplicaciones en ingeniería estructural
Este hallazgo abre la puerta a diseños bioinspirados en campos como:
- Paneles compuestos con refuerzos áureos.
- Cubiertas laminares optimizadas con divisiones recursivas.
- Componentes aeroespaciales ultraligeros con refuerzos jerárquicos.
La clave está en aprovechar la propiedad de autosemejanza de ϕ para distribuir material de forma jerárquica y eficiente.
La belleza que optimiza
Tradicionalmente, los ingenieros hemos asociado la proporción áurea con la estética arquitectónica: fachadas, rectángulos armónicos, etc. Pero este estudio nos recuerda que, a veces, la belleza tiene una razón funcional. Cuando se alinea con principios mecánicos, como la distribución eficiente del material frente a solicitaciones, esa belleza se convierte en rendimiento.
Quizás por eso, muchos sistemas naturales (hojas, alas de insectos, caparazones) presentan geometrías relacionadas con ϕ: porque han sido «optimizados» evolutivamente. Y eso es algo que, como ingenieros estructurales, podemos estudiar, imitar y aplicar.
Este ejemplo vegetal demuestra que la proporción áurea, cuando se aplica con criterio, puede ofrecer ventajas estructurales más allá de la estética. Y no es un caso aislado. En futuros posts exploraremos otros ejemplos donde ϕ aparece como solución eficiente en estructuras reales, sin ser el resultado de una mera búsqueda de armonía visual. Como diría David Billington: Porque la belleza, en ingeniería, a veces también es sinónimo de rendimiento.
Espero que os haya resultado interesante.
FUENTE: Sun, Z., Cui, T., Zhu, Y., Zhang, W., Shi, S., Tang, S., Du, Z., Liu, C., Cui, R., Chen, H., & Guo, X. (2018). The mechanical principles behind the golden ratio distribution of veins in plant leaves. Scientific Reports, 8, Article number: 13859.
